Microscope numérique 3D
HIROX

Hirox est le pionnier et leader mondial en matière de microscopie vidéo numérique 3D depuis plus de 40 ans.

Les conceptions optiques, mécaniques et d’éclairage d’HIROX sont de haute qualité et confèrent aux  microscopes numériques 3D d’Hirox la plus grande capacité d’inspection (10 000x), ainsi qu’une variété d’options et d’adaptateurs – incluant la tête rotative à 360 degrés (exclusivité Hirox).

Grâce à la grande expérience d’Hirox en tant que fabricant d’optique, les lentilles conçues sont de très haute qualité : elles possèdent une large profondeur de champ et créent des images haute résolution. Hirox est présent dans le monde entier : Japon (siège social), Europe, Asie, Chine, Corée du Sud, Etats-Unis.

Nouvelle Technologie

Nouveau Capteur Intégré

Montage rapide et facile de la caméra à l’aide du nouveau système baïonnette Hirox qui embarque toutes les connections sans aucun câble additionnel !

Le nouveau capteur CMOS de pointe offre une meilleure sensibilité à la lumière et un très faible bruit dans l’image. La résolution est désormais supérieure à une résolution Full HD (2464 x 2066 pixels) tout en conservant 50 images/sec et passe par une interface 4K !

La nouvelle source de lumière LED haute intensité fournit une reproduction exacte des couleurs (température de couleurs : 5700K) avec une durée de vie de 30.000 heures, soit environ 14 ans !

Observation Haute Définition

Autofocus - Multifocus

Auto-focus et multi-focus ultra rapides ! En un seul clic, obtenez une image parfaitement nette sur tous les plans grâce à notre algorithme ultra rapide et notre axe Z motorisé haute précision (pas-moteur de 50 nanomètres).

HDR

Gagnez du temps avec l’optimisation rapide de l’image. Un simple clic suffit à la fonction HDR pour créer une image avec une exposition parfaite en combinant différents niveaux de luminosité. Toutes les informations difficilement visibles dans les hautes lumières et les zones sombres apparaissent sans aucune difficulté.

Mesures 2D Avancées

Le HRX-01 permet des mesures 2D précises et calibrées en temps réel : longueur, aire, angle, diamètre, mesure automatique de surface, … L’utilisation simultanée de nos optiques encodées et de notre puissant logiciel de mesures élimine tout risque d’erreur humaine en sélectionnant et en affichant à l’écran, automatiquement et en permanence, la lentille, le zoom et l’adaptateur utilisés, ainsi que l’échelle.
Les mesures et les statistiques obtenues peuvent être sauvegardées directement sur l’image ou exportées vers un fichier CSV compatible Microsoft© Excel©.

Mesures 3D ultra rapides

Il suffit de quelques secondes pour afficher une modélisation 3D de haute qualité : Le moteur pas-à-pas intégré permet un scan plus fluide, plus rapide et plus fiable grâce à une précision de 0,05µm par impulsion sur un déplacement automatique en Z de 30 mm.

Affichage 3D

Le modèle 3D peut être affiché avec ses couleurs et texture d’origine, en pseudo couleurs, ou en «fil de fer», ceci afin d’optimiser l’affichage et de maximiser la quantité de détails observés. Il est également possible de mélanger vraies couleurs et pseudo couleurs pour un rendu encore plus performant.

Mesures de hauteur

Cliquer simplement sur un point du modèle 3D permet d’afficher la hauteur de celui-ci. Chaque clic fait apparaître une étiquette de valeur donnant la hauteur (l’altitude) du point à partir d’un point zéro standard, ou d’un point zéro défini par l’utilisateur sur le modèle. Ces mesures sont également disponibles sur les images 2D.

Mesures de Profil 3D

Déplacez le profil sur la modélisation 3D pour visualiser et mesurer tous les détails : une coupe verticale virtuelle permet d’effectuer intuitivement des mesures d’une grande précision.

Volumes et Surfaces 3D

Les volumes et les surfaces peuvent également être mesurés sur un modèle 3D en déplaçant horizontalement une coupe puis en cliquant sur la zone d’intérêt.

Angles et Rayons en 3D

La fonction de mesure de profil sur un modèle 3D permet également de mesurer très facilement un angle en sélectionnant 2 lignes qui se croisent, ou un rayon en «dessinant» simplement un cercle à partir de 3 points.

Rugosité (Ra, Rz)

Le puissant logiciel 3D inclut désormais la mesure de rugosité Ra et Rz (ISO 4287: 1997). Les fichiers 3D obtenus sont également compatibles avec des mesures de rugosité de surface (Sa, Sq, etc… – en option).

Optiques de haute précision

Toutes les lentilles Hirox embarquent une technologie de pointe comprenant un zoom haute performance, un éclairage intégré de grande qualité, des mécanismes de précision et l’électronique MyCom®, conçus et fabriqués avec fierté au Japon, dans les manufactures optiques Hirox. Disponibles en version motorisée ou manuelle, large choix d’adaptateurs, éclairages et stands !

MXB-MACRO / 050Z

Lentille Zoom Macro 0,1x-50x : Observation de grands objets pour la documentation macro et système d’étalonnage automatique ACS.
Une vue étendue à l’infini !
MXB-MACRO : Objectif qui couvre un grossissement de 0 à 20x en changeant la distance de travail. Avec un diaphragme à ouverture, il crée des images de haute qualité et convient parfaitement à un large champ de vision.
MXB-050Z : L’objectif macro multifonctionnel permet d’obtenir une vue de l’objet entier et un grossissement jusqu’à 50x. Un guide de source lumineuse est intégré à l’objectif pour divers environnements. Permet de passer de la forme macro de l’objectif à un grossissement de -5x à une mise au point constante à partir d’une plage de zoom de 5x-50x.

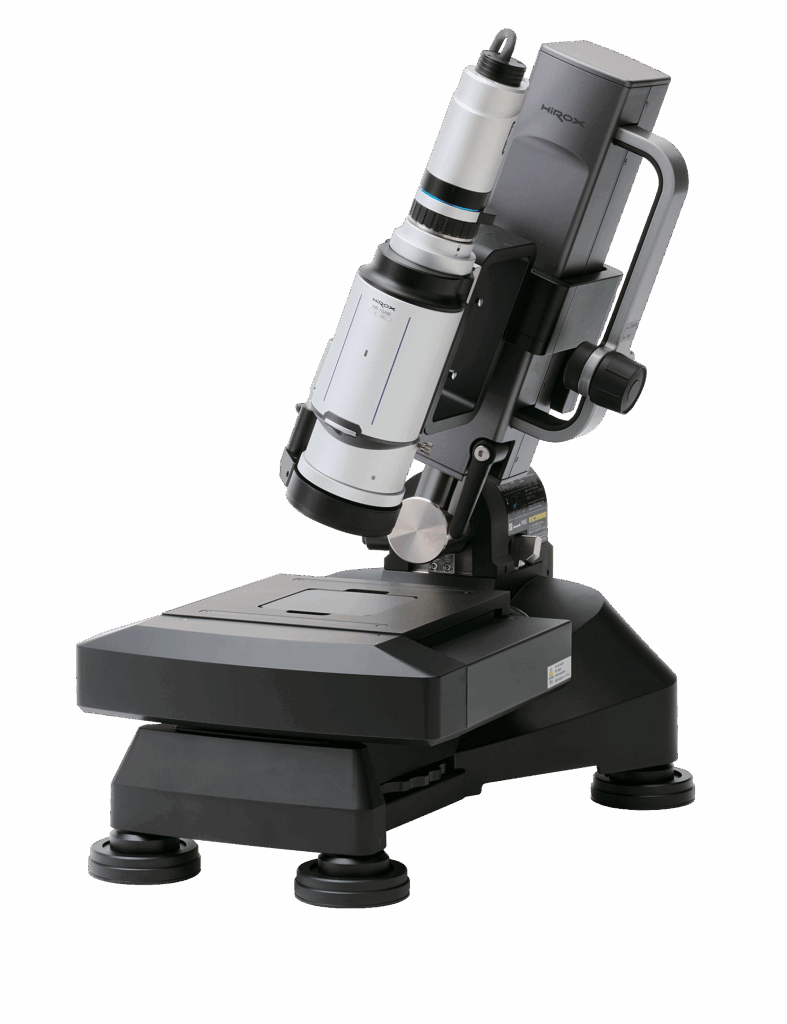

HR-1020E

Hirox a développé cette nouvelle lentille zoom télécentrique unique couvrant une champ de grossissement de 10x jusqu’à 200x et offrant des résultats de mesure garantis.
Cette lentille motorisée ultra-haute résolution capture des images sans distorsion et offre un large champ de vision.
Le zoom motorisé, les adaptateurs magnétiques avec calibrage automatique ACS rendent l’opération facile et rapide même pour ceux n’ayant jamais utilisé un microscope numérique auparavant.

HR-2016(E)

Cette lentille zoom est compacte, facilement manipulable et peut être utilisée pour de nombreuses applications grâce à 13 adaptateurs différents : en contact, avec rotation motorisée à 360°, grande distance de travail, doubleur de zoom, polarisant, diffuseur, …
Avec un grand champ de vision, elle couvre un grossissement de 6x à 320x et dispose d’un diaphragme à ouverture variable. Elle est disponible en version motorisée ou manuelle (éclairage, zoom)

HR-2500(E) / HR-5000(E)

Grâce à sa conception révolutionnaire, cette lentille zoom Revolver couvre une gamme de 35x à 2.500x (5.000x), idéal pour les mesures 3D.
Elle dispose d’un système de triple éclairage : annulaire, coaxial (mixte) et latéral (optionnel), pour une multitude d’applications.
De nombreux adaptateurs sont disponibles pour encore plus de flexibilité.
Elle est disponible en version motorisée ou manuelle (tourelle, éclairage, zoom)

HR-5040(E)

Cette lentille zoom haute performance peut être utilisée avec de nombreux adaptateurs. La tête rotative motorisée* permet notamment d’obtenir une vision à 360° autour de l’objet, avec un angle de 25° à 55°. Les différents adaptateurs intègrent le système Snap-On qui permet de les changer très facilement et optimise ainsi l’utilisation de la lentille. Ces adaptateurs permettent de couvrir un grossissement de 20x à 800x.  Elle est disponible en version motorisée ou manuelle (éclairage, zoom)

HR-10C(E)

Compatible avec 7 objectifs interchangeables, cette lentille zoom à éclairage coaxial couvre un grossissement de 35x à 10.000x (en fonction de l’objectif choisi), idéal pour les zooms extrêmes. Différents types d’éclairages sont disponibles en fonction des nombreux adaptateurs : annulaire, coaxial, polarisant, DIC (Contraste Interférentiel Différentiel).  Elle est disponible en version motorisée ou manuelle (éclairage, zoom)

Potences haute performance

Hirox a mis au point des potences haute précision qui offrent une très grande flexibilité :
En combinant l’axe Z motorisé pour la mise au point automatique, la platine XY ultra précise pour la navigation et la cartographie, et la potence inclinable à 180° pour une observation latérale, vous pouvez configurer votre système en fonction de vos besoins et de vos applications.

Contrôle de l’axe Z motorisé

L’axe Z motorisé très haute précision, contrôlé directement depuis le RH-2000, possède une course motorisée de 30mm avec une précision de 0,05µm, à laquelle s’ajoute une course manuelle de 85mm.

Potence Inclinable

Choisissez jusqu’à +/- 90 degrés d’inclinaison pour une observation ciblée. Ajouter une extension de pôle pour les échantillons volumineux .

Table XY Motorisée

Avec une course de 40mm x 40mm (précise à 0,04µm près), la table XY motorisée Hirox peut être facilement contrôlée depuis l’écran tactile ou avec la souris.
